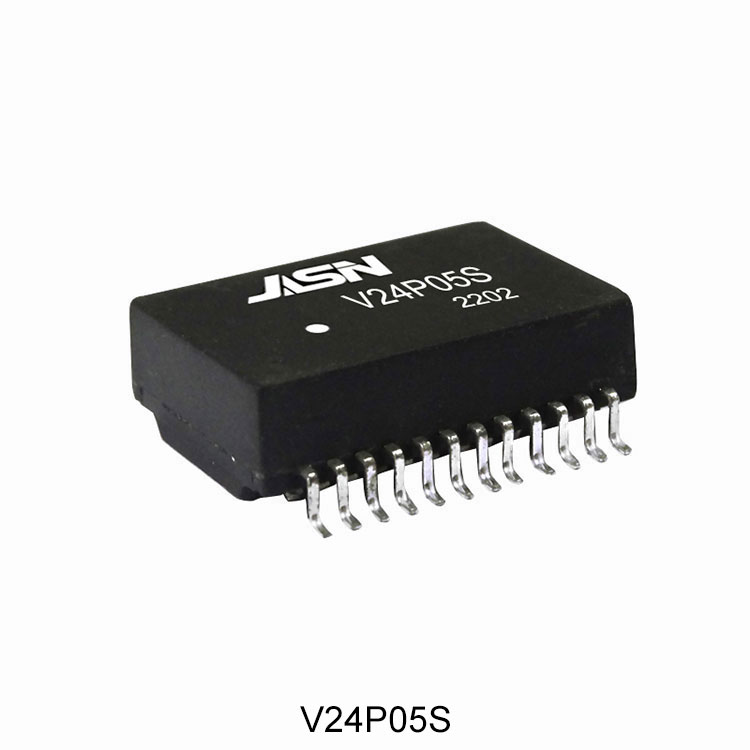

2.5GBase-T Lan 변압기란 정확히 무엇이며 왜 필요한가요?

빠르게 진화하는 네트워킹 세계에서는 속도가 가장 중요합니다. 표준 1Gbps(초당 기가비트)를 넘어 멀티 기가비트 속도를 향해 나아가면서 이 모든 것을 가능하게 하는 기본 구성 요소가 매우 중요해졌습니다. 그러한 이름없는 영웅 중 하나는2.5GBase-T LAN 변압기. 눈에 보이지 않을 수도 있지만 안정적인 고속 연결을 보장하기 위해 네트워크 장비 뒤에서 끊임없이 작동하고 있습니다. Jansum Electronics Dongguan Co., Ltd.는 20년 이상의 탁월한 엔지니어링 경험을 바탕으로 이러한 핵심 부품을 최고 수준으로 제작하는 전문 업체입니다. 이 기사에서는 2.5GBase-T Lan Transformer가 무엇인지, 주요 매개변수가 무엇인지, 왜 올바른 것을 선택하는 것이 차세대 네트워킹 애플리케이션에 가장 중요한지에 대해 자세히 설명합니다.

핵심 기능 이해

네트워크 변압기 또는 자기 모듈이라고도 불리는 2.5GBase-T Lan 변압기는 2.5기가비트 이더넷(2.5GBE)을 지원하는 모든 장치의 이더넷 포트에 내장된 핵심 구성 요소입니다. 주요 역할은 다음과 같습니다.

• 신호 분리:민감한 PHY(물리 계층) 칩을 이더넷 케이블에서 전기적으로 분리하여 전압 서지, 정전기 방전 및 잠재적인 접지 루프로부터 고가의 하드웨어를 보호합니다.

• 임피던스 매칭:이는 칩과 연선 케이블 사이의 임피던스를 일치시켜 신호 반사와 데이터 오류를 최소화함으로써 신호 무결성이 유지되도록 보장합니다.

• 공통 모드 잡음 제거:EMI(전자기 간섭)를 필터링하여 깨끗하고 안정적인 데이터 신호를 보장합니다. 이는 구리 케이블을 통해 고속을 달성하는 데 중요합니다.

고품질 변압기가 없으면 2.5GBE 연결이 끊김, 오류 및 하드웨어 손상이 발생하기 쉽습니다.

2.5GBase-T Lan 변압기의 주요 제품 매개변수

Jansum Electronics에서는 현대 네트워킹의 엄격한 요구 사항을 충족하기 위해 변압기를 정밀하게 설계합니다. 당사 제품을 차별화하는 세부 사양은 다음과 같습니다.

상세한 매개변수 목록:

• 표준 준수:2.5GBASE-T 작동을 위한 IEEE 802.3bz와 완벽하게 호환됩니다.

• 데이터 속도:10/100/1000/2500Mbps 자동 협상을 지원합니다.

• 회로 구성:1:1 권선비 CT(Center Tap) 설계.

• 절연 전압:탁월한 안전성을 위해 최소 1500Vrms를 견딥니다.

• 작동 온도 범위:-40°C ~ +85°C로 열악한 환경에서도 신뢰성을 보장합니다.

• 공통 모드 초크:뛰어난 EMI 억제를 위해 통합되었습니다.

• 인덕턴스:삽입 손실 최소화를 위한 표준 요구 사항을 충족하거나 초과합니다.

• 패키지:자동화된 PCB 조립을 위한 소형 표면 실장(SMT) 설계.

• 핀 수:표준 16핀 또는 24핀 구성을 사용할 수 있습니다.

• 건설:향상된 노이즈 내성을 위한 차폐 금속 케이스.

간략한 개요를 위해 당사 제품의 핵심 전기적 특성에 대한 요약표는 다음과 같습니다.

이러한 기능 조합은 당사의 변압기가 비교할 수 없는 성능과 신뢰성을 제공하도록 보장하므로 스위치, 라우터, 네트워크 인터페이스 카드 및 기타 2.5G 장비 제조업체에게 이상적인 선택이 됩니다.

Jansum Electronics의 2.5GBase-T Lan Transformer를 선택하는 이유는 무엇입니까?

대안이 넘쳐나는 시장에서 우리 제품은 품질과 성능에 대한 확고한 약속으로 인해 두각을 나타냅니다. 우리는 단지 부품만 판매하는 것이 아닙니다. 네트워킹 솔루션을 제공합니다.

• 입증된 신뢰성:당사의 변압기는 100% 자동화된 최종 테스트 및 번인 프로세스를 거쳐 처음부터 향후 수년간 완벽한 성능을 보장합니다.

• 탁월한 신호 무결성:세심한 설계와 고품질 코어 소재를 통해 삽입 손실을 최소화하고 반사 손실을 최소화하여 최종 사용자에게 더욱 안정적이고 빠른 네트워크 연결을 제공합니다.

• 강력한 서지 보호:당사의 설계는 장비 안전을 우선시하여 실제 전기 위험으로부터 핵심 회로를 보호하는 뛰어난 절연을 제공합니다.

• 글로벌 규정 준수:당사의 구성 요소는 국제 EMC 및 안전 표준을 충족하도록 설계되어 북미, 유럽 및 아시아 시장에 대한 제품 인증 프로세스를 단순화합니다.

• 전문가 지원:Jansum Electronics Dongguan Co., Ltd.와 파트너십을 맺으면 귀하의 설계 요구 사항에 완벽하게 맞는 기술 지원 및 사용자 정의 옵션을 제공할 수 있는 숙련된 엔지니어 팀에 접근할 수 있습니다.

2.5GBase-T Lan 변압기 FAQ

1. 2.5GBase-T Lan 변압기를 표준 1GBase-T 애플리케이션에 사용할 수 있습니까?

네, 물론이죠. 2.5GBase-T Lan Transformer는 이전 버전과 호환되도록 설계되었습니다. 10Mbps, 100Mbps 및 1000Mbps(1Gbps) 이더넷 애플리케이션에서 완벽하게 작동합니다. 인덕턴스 및 반사 손실과 같은 변압기의 전기적 특성은 2.5Gbps에 필요한 더 넓은 주파수 스펙트럼을 포괄하도록 설계되었으며, 이는 저속 표준의 요구 사항을 완전히 포괄합니다. 이는 귀하의 설계를 위한 다목적이며 미래 지향적인 구성 요소가 됩니다.

2. 절연 전압 정격(예: 1500Vrms)의 중요성은 무엇입니까?

절연 전압 정격은 중요한 안전 매개변수입니다. 이는 1차(칩 측) 권선과 2차(케이블 측) 권선 사이의 고전압 전위를 파손하지 않고 견딜 수 있는 변압기의 능력을 나타냅니다. 1500Vrms 등급은 변압기가 번개로 인한 서지, 정전기 방전 또는 전력선 결함으로 인해 발생할 수 있는 고전압 과도 현상으로부터 민감한 전자 장치를 보호할 수 있음을 의미합니다. 이러한 보호는 최종 사용자의 안전과 네트워킹 장비의 장기적인 신뢰성을 보장하는 데 필수적입니다.

3. 변압기 모듈 내의 공통 모드 초크는 어떻게 성능을 향상합니까?

통합된 공통 모드(CM) 초크는 전자기 호환성(EMC)의 기본입니다. 이는 공통 모드 잡음, 즉 쌍의 두 신호 라인에 동일하게 나타나는 원치 않는 전기 간섭을 억제하는 필터 역할을 합니다. 이 소음은 장치 내부에서 발생하거나 외부 환경에서 포착될 수 있습니다. CM 초크는 이 잡음을 효과적으로 감쇠함으로써 잡음이 케이블에서 방출되는 것을 방지하고(따라서 EMI 규정 통과) 민감한 차동 데이터 신호를 방해하는 것을 방지하여 더 깨끗한 신호를 제공하고, 패킷 오류를 줄이며, 고속에서 더욱 안정적인 데이터 링크를 제공합니다.

자신있게 네트워크를 강화하세요

멀티 기가비트 네트워킹으로의 전환은 더 이상 '만약'이 아니라 '언제'의 문제입니다. 하드웨어가 견고하고 안정적인 고성능 구성 요소로 구축되었는지 확인하는 것이 성공의 열쇠입니다. 2.5GBase-T Lan Transformer는 막중한 책임을 지닌 작은 부품입니다. 열등한 구성 요소가 고속 네트워크 체인에서 가장 약한 링크가 되도록 두지 마십시오.

~에잔섬전자동관(주), 우리는 다양한 네트워크 변압기를 개발하기 위해 수년간의 연구와 정밀 엔지니어링에 투자했습니다. 우리는 고객에게 사양을 충족할 뿐만 아니라 내구성과 성능에 대한 기대치를 뛰어 넘는 구성 요소를 제공하기 위해 최선을 다하고 있습니다.

연락하다오늘의 잔섬전자샘플을 요청하거나 특정 요구 사항에 대해 논의하거나 자세한 견적을 받아보세요. 더욱 빠르고 안정적인 미래를 구축할 수 있도록 도와드리겠습니다.
