태양광 인버터 인덕터가 최신 PV 시스템의 효율성, 안정성 및 수명을 어떻게 향상합니까?

A 솔라r 인버터 인덕터태양광(PV) 인버터 시스템 내부에서 가장 중요한 자기 부품 중 하나입니다. 이는 변환 효율, 고조파 왜곡, 열 성능 및 장기 신뢰성에 직접적인 영향을 미칩니다. 효율성 표준이 점점 엄격해지는 현대 재생 에너지 애플리케이션에서 올바른 인덕터 설계를 선택하면 전체 시스템 성능을 크게 향상시킬 수 있습니다.

이 심층 가이드에서는 태양광 인버터 인덕터의 작동 방식, 고주파 스위칭 환경에서 인덕터가 중요한 이유, 재료 및 설계가 성능에 미치는 영향, 다음과 같은 제조업체에 대해 살펴봅니다.재스까다로운 태양광 애플리케이션을 위한 고급 자기 솔루션을 제공합니다.

목차

• 1. 태양광 인버터 인덕터란 무엇입니까?
• 2. 현대 PV 시스템에서 이것이 왜 필수적인가?
• 3. 태양광 인버터의 작동 원리
• 4. 주요 설계 매개변수 및 기술 사양
• 5. 핵심 소재와 효율성에 미치는 영향
• 6. 열 관리 및 신뢰성
• 7. 사용자 정의 및 적용 시나리오
• 8. 올바른 태양광 인버터 인덕터를 선택하는 방법
• 9. 일반적인 과제와 솔루션
• 10. FAQ

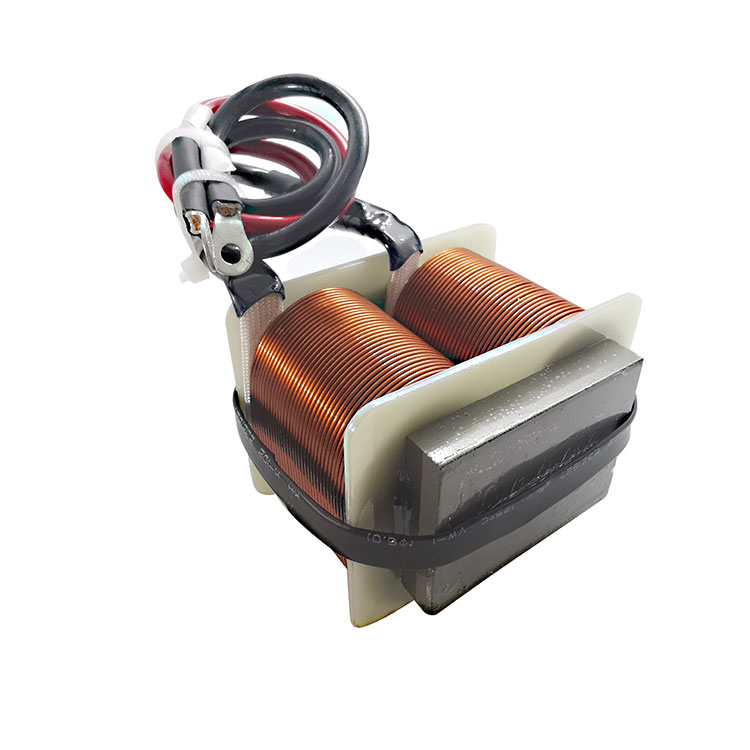

1. 태양광 인버터 인덕터란 무엇입니까?

태양광 인버터 인덕터는 전기 에너지를 자기장에 저장하고 스위칭 작동 중에 제어된 방식으로 방출하도록 설계된 수동형 자기 부품입니다. 이는 광전지 시스템 내의 DC-DC 부스트 컨버터 및 DC-AC 인버터 스테이지에 일반적으로 사용됩니다.

간단히 말해서 인덕터는 전류 흐름을 원활하게 하고 리플을 억제하며 전자기 간섭(EMI)을 줄입니다. 이것이 없으면 태양광 인버터는 불안정한 출력, 과도한 고조파 및 효율성 손실을 경험하게 됩니다.

• 스위칭 주기 동안 에너지 저장
• 전류 리플 감소
• 고조파 필터링
• 향상된 파형 품질
• 향상된 시스템 안정성

2. 현대 PV 시스템에서 이것이 왜 필수적인가?

태양광 에너지 시스템은 다양한 햇빛 조건에서 작동합니다. 즉, 전압과 전류가 지속적으로 변동합니다. 인버터는 이 가변 DC 전력을 그리드 표준과 호환되는 안정적인 AC 출력으로 변환해야 합니다.

태양광 인버터 인덕터는 다음과 같은 분야에서 중요한 역할을 합니다.

1. 낮은 DC 전압을 필요한 버스 레벨로 증폭
2. 연속 전류 모드(CCM) 유지
3. 그리드 고조파 규정 충족
4. 장기적인 부품 신뢰성 보장

전 세계적으로 재생 가능 에너지 채택이 증가함에 따라 고효율 자기 부품은 더 이상 선택 사항이 아닙니다. 경쟁력 있는 태양광 인버터 설계를 위해서는 필수 요소입니다.

3. 태양광 인버터의 작동 원리

일반적인 PV 인버터 토폴로지에서 인덕터는 고주파 스위칭 회로 내에서 작동합니다. 전원 스위치를 켜면 자기 코어에 에너지가 저장됩니다. 스위치가 꺼지면 저장된 에너지가 부하로 전달됩니다.

에너지 저장 공식:

E = 1/2 × L × I²

어디:

• L = 인덕턴스
• 나 = 현재

이러한 주기적 저장 및 해제 프로세스를 통해 효율적인 DC-AC 변환의 기본인 전압 조정 및 리플 억제가 가능합니다.

4. 주요 설계 매개변수 및 기술 사양

5. 핵심 소재와 효율성에 미치는 영향

핵심 재료 선택은 태양광 인버터 인덕터의 성능에 직접적인 영향을 미칩니다.

페라이트 코어

• 고주파수에서 낮은 코어 손실
• 소형 인버터 설계에 이상적

분말 철심

• 더 높은 포화 자속 밀도
• 고전류 애플리케이션에 적합

나노결정핵

• 초저 코어 손실
• 높은 투과성
• 우수한 열 안정성

다음과 같은 고급 제조업체재스구리 및 코어 손실을 모두 줄이기 위해 최적화된 자기 설계에 중점을 두고 인버터 효율을 98% 이상 향상시킵니다.

6. 열 관리 및 신뢰성

태양광 인버터는 열악한 실외 환경에서 작동하는 경우가 많습니다. 온도가 상승하면 절연 성능 저하가 가속화되고 수명이 단축됩니다.

효과적인 열 전략에는 다음이 포함됩니다.

• 낮은 DCR 권선 설계
• 고온단열재
• 최적화된 코어 형상
• 습기 보호를 위한 캡슐화

적절한 열 설계는 PV 모듈의 수명에 맞춰 10~20년의 작동 안정성을 보장합니다.

7. 사용자 정의 및 적용 시나리오

태양광 인버터 인덕터는 다음 용도로 사용됩니다.

• 주거용 옥상 인버터
• 상업용 스트링 인버터
• 유틸리티 규모의 중앙 인버터
• 하이브리드 에너지 저장 시스템
• 독립형 태양광 시스템

사용자 정의 옵션에는 다음이 포함될 수 있습니다.

• 맞춤형 인덕턴스 값
• 특수 핵심 소재
• 고전류 권선 구조
• 컴팩트한 기계적 치수

8. 올바른 태양광 인버터 인덕터를 선택하는 방법

단계별 선택 가이드:

1. 작동 주파수 결정
2. 필요한 인덕턴스 계산
3. 최대 전류 및 리플 허용 오차 식별
4. 열 조건 평가
5. 포화 마진 확인
6. EMI 표준 준수 여부 확인

경험이 풍부한 자기 솔루션 제공업체와 협력하면 최적의 설계 통합이 보장됩니다.

9. 일반적인 과제와 솔루션

10. FAQ

Q1: 인덕터가 포화되면 어떻게 됩니까?

포화로 인해 인덕턴스가 급격하게 떨어지게 되어 전류 스파이크, 과열 및 잠재적인 인버터 고장이 발생할 수 있습니다.

Q2: 태양광 인버터 애플리케이션에 표준 인덕터를 사용할 수 있습니까?

권장되지 않습니다. 태양광 인버터 인덕터는 고전류, 고주파수 및 열악한 환경을 처리해야 합니다.

Q3: 인덕턴스 값은 리플에 어떤 영향을 미치나요?

인덕턴스가 높을수록 리플 전류는 감소하지만 크기와 비용이 증가합니다. 최적의 균형이 필요합니다.

Q4: 일반적인 효율성 영향은 무엇입니까?

적절한 자기 설계는 전체 인버터 효율을 1~3% 향상시킬 수 있으며 이는 유틸리티 규모에서 상당한 수준입니다.

결론

태양광 인버터 인덕터는 수동 부품 그 이상입니다. 현대 태양광 발전 시스템의 성능을 결정하는 요소입니다. 효율성 및 리플 억제부터 열 안정성 및 그리드 규정 준수에 이르기까지 해당 설계는 시스템 성공에 직접적인 영향을 미칩니다.

다음과 같은 경험이 풍부한 제조업체와 제휴재스정밀 엔지니어링, 최적화된 자성 재료 및 인버터 요구 사항에 맞는 맞춤형 솔루션을 보장합니다.

차세대 태양광 인버터를 설계 중이고 고성능 자기 부품이 필요하다면,저희에게 연락주세요오늘 귀하의 프로젝트 요구 사항에 대해 논의하고 고급 태양광 인버터 인덕터가 시스템 성능을 향상시킬 수 있는 방법을 알아보십시오.
