토로이달 인덕터란 무엇이며 현대 전자 제품에서 왜 중요한가요?

토로이달 인덕터현대 전자 시스템에서 가장 효율적이고 널리 사용되는 수동 부품 중 하나입니다. 고유한 링 모양 코어 설계는 기존 인덕터에 비해 우수한 자기 봉쇄, 전자기 간섭 감소, 높은 에너지 효율성을 제공합니다. 이 기사에서는 토로이달 인덕터의 정의, 작동 방식, 전력 전자 장치에 필수적인 이유, 다양한 애플리케이션에 적합한 유형을 선택하는 방법을 살펴봅니다. 또한 엔지니어, 구매자 및 제품 개발자가 정보에 기초한 결정을 내리는 데 도움이 되는 일반적인 과제, 실제 응용 프로그램 및 실제 설계 고려 사항을 강조합니다.

목차

• 1. 토로이달 인덕터 기본 이해
• 2. 토로이달 인덕터의 작동 방식
• 3. 기존 인덕터에 비해 주요 장점
• 4. 핵심 소재 및 영향
• 5. 실제 응용
• 6. 올바른 토로이달 인덕터를 선택하는 방법
• 7. 일반적인 문제 및 해결 방법
• 8. 토로이달과 기타 인덕터 유형
• 9. 엔지니어를 위한 설계 고려 사항
• 10. 인덕터 기술의 미래 동향
• 11. 자주 묻는 질문
• 12. 결론
• 13. 제조사 정보 및 연락처

1. 토로이달 인덕터 기본 이해

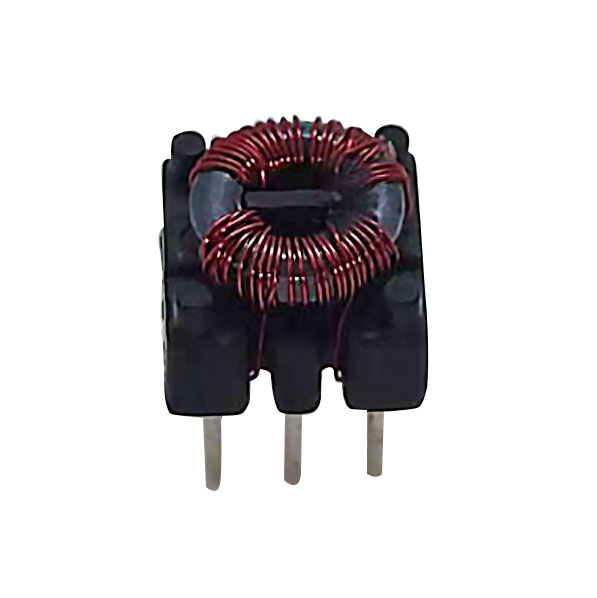

토로이달 인덕터는 도넛이나 링(토로이드) 모양의 인덕터 유형입니다. 이는 구리선으로 감싼 원형 자기 코어로 구성됩니다. 전선을 통해 전류가 흐르면 코어 내에 자기장이 생성되어 에너지가 자기 형태로 저장됩니다.

기존 솔레노이드 인덕터와 달리 토로이드 설계의 자기장은 대부분 코어 내에 국한됩니다. 이 고유한 특성은 에너지 손실과 전자기 간섭(EMI)을 크게 줄여 고성능 전자 회로에 이상적입니다.

간단히 말해서 토로이달 인덕터는 다음과 같이 설계되었습니다.

• 자기장에 에너지를 저장
• 전기적 잡음 필터링
• 회로의 전류 흐름 안정화

2. 토로이달 인덕터의 작동 방식

토로이달 인덕터의 작동 원리는 전자기 유도를 기반으로 합니다. 교류(AC)가 코일을 통해 흐를 때 토로이드 코어에 변화하는 자기장이 생성됩니다. 이 변화하는 자기장은 인덕턴스라고 알려진 반대 전압을 유도합니다.

코어의 폐쇄 루프 모양은 대부분의 자속이 재료 내부에 유지되도록 보장하여 누출을 줄이고 효율성을 향상시킵니다.

주요 작업 단계는 다음과 같습니다.

1. 권선을 통해 전류가 흐릅니다.
2. 토로이드 내부에 자기장이 형성됨
3. 에너지는 자속으로 저장됩니다
4. 전류 변화에 대한 반대 작용으로 회로 동작 안정화

이러한 제어된 에너지 저장 및 방출 덕분에 토로이달 인덕터는 전력 조절 시스템에 필수적입니다.

3. 기존 인덕터에 비해 주요 장점

토로이달 인덕터는 우수한 전기적 및 물리적 특성으로 인해 많은 산업 분야에서 선호됩니다. 주요 장점은 다음과 같습니다.

• 고효율:최소 누설 자속으로 인한 에너지 손실 감소.
• 낮은 전자기 간섭:자기장은 코어 내에 포함되어 있습니다.
• 컴팩트한 디자인:더 작은 물리적 크기에 더 높은 인덕턴스.
• 더 나은 열 성능:부하 시 발열이 적습니다.
• 강력한 자기 결합:권선 간 효율적인 에너지 전달.

이러한 장점으로 인해 토로이달 인덕터는 전원 공급 장치, 오디오 장비 및 산업용 전자 장치에 특히 유용합니다.

4. 핵심 소재 및 영향

토로이달 인덕터의 성능은 코어 소재에 크게 좌우됩니다. 다양한 재료는 다양한 자기 특성과 주파수 응답을 제공합니다.

5. 실제 응용

토로이달 인덕터는 효율성과 신뢰성으로 인해 여러 산업 분야에서 널리 사용됩니다.

• 스위치 모드 전원 공급 장치(SMPS)
• 오디오 증폭기 및 신호 필터링
• 통신 장비
• 전기 자동차 전력 시스템
• 재생에너지 인버터(태양광 및 풍력)
• 산업 자동화 시스템

이러한 각 애플리케이션에서 EMI를 줄이고 에너지 효율성을 향상시키는 능력은 시스템 안정성과 성능에 중요한 역할을 합니다.

6. 올바른 토로이달 인덕터를 선택하는 방법

올바른 토로이달 인덕터를 선택하려면 전기적 및 기계적 매개변수를 신중하게 고려해야 합니다.

주요 선택 요소는 다음과 같습니다.

• 인덕턴스 값:회로 요구 사항과 일치해야 함
• 현재 등급:피크 및 연속 전류를 처리해야 함
• 핵심 재료:빈도 및 효율성 요구 사항에 따라
• DC 저항:낮은 저항으로 효율성 향상
• 작동 주파수:시스템 설계와 일치해야 함

엔지니어는 최적화된 회로 설계를 위한 구성 요소를 선택할 때 크기, 비용 및 성능의 균형을 맞추는 경우가 많습니다.

7. 일반적인 문제 및 해결 방법

신뢰성에도 불구하고 토로이달 인덕터는 특정 작동 문제에 직면할 수 있습니다.

• 포화:전류가 코어 제한을 초과할 때 발생
• 과열:과도한 전류 또는 통풍 불량으로 인해 발생
• 소음 문제:부적절한 권선이나 차폐로 인해 발생하는 경우가 많습니다.
• 기계적 스트레스:설치 중에 권선이 손상될 수 있음

적절한 설계와 열 관리를 통해 이러한 문제를 크게 줄일 수 있습니다.

8. 토로이달과 기타 인덕터 유형

9. 엔지니어를 위한 설계 고려 사항

토로이달 인덕터를 전자 시스템에 통합할 때 엔지니어는 여러 설계 측면을 고려해야 합니다.

• 권선 밀도 및 절연 품질
• 열 방출 경로
• 자기 포화 임계값
• EMI 커플링을 줄이기 위한 PCB 레이아웃
• 기계적 장착 안정성

잘 설계된 시스템은 장기적인 신뢰성과 최적의 전기 성능을 보장합니다.

10. 인덕터 기술의 미래 동향

소형의 고효율 전자 시스템에 대한 요구로 인해 인덕터 기술의 혁신이 계속해서 이루어지고 있습니다. 향후 개발에는 다음이 포함됩니다.

• 초저손실 성능을 위한 고급 나노결정질 소재
• 소형화된 고주파 토로이드 설계
• 스마트 전력 모듈과 통합
• 향상된 내열성 권선 소재

이러한 발전은 전기 이동성, 스마트 그리드, AI 기반 산업 시스템과 같은 차세대 애플리케이션을 지원할 것입니다.

11. 자주 묻는 질문

Q1: 토로이달 인덕터를 더 효율적으로 만드는 것은 무엇입니까?
폐쇄 루프 자기 설계는 자속 누출을 최소화하여 효율성을 향상시킵니다.

Q2: 토로이달 인덕터를 고주파 회로에 사용할 수 있습니까?
예, 특히 페라이트 또는 나노결정질 코어를 사용하는 경우에는 더욱 그렇습니다.

Q3: 토로이달 인덕터는 비싸나요?
기본 인덕터보다 가격이 약간 높을 수 있지만 더 나은 성능과 신뢰성을 제공합니다.

Q4: 토로이달 인덕터를 가장 많이 사용하는 산업은 무엇입니까?
전력전자, 자동차, 통신, 재생에너지 부문.

Q5: 토로이달 인덕터의 잡음을 어떻게 줄이나요?
적절한 권선 기술, 차폐 및 올바른 재료 선택은 소음을 줄이는 데 도움이 됩니다.

12. 결론

토로이달 인덕터는 현대 전자 제품의 중요한 구성 요소로, 비교할 수 없는 효율성, 소형화 및 전자기 성능을 제공합니다. 전류를 안정화하고 간섭을 줄이는 능력은 가전제품부터 첨단 산업 시스템까지 모든 분야에 필수적입니다. 구조, 작동 원리 및 선택 기준을 이해하면 엔지니어와 구매자가 시스템 성능을 효과적으로 최적화할 수 있습니다.
