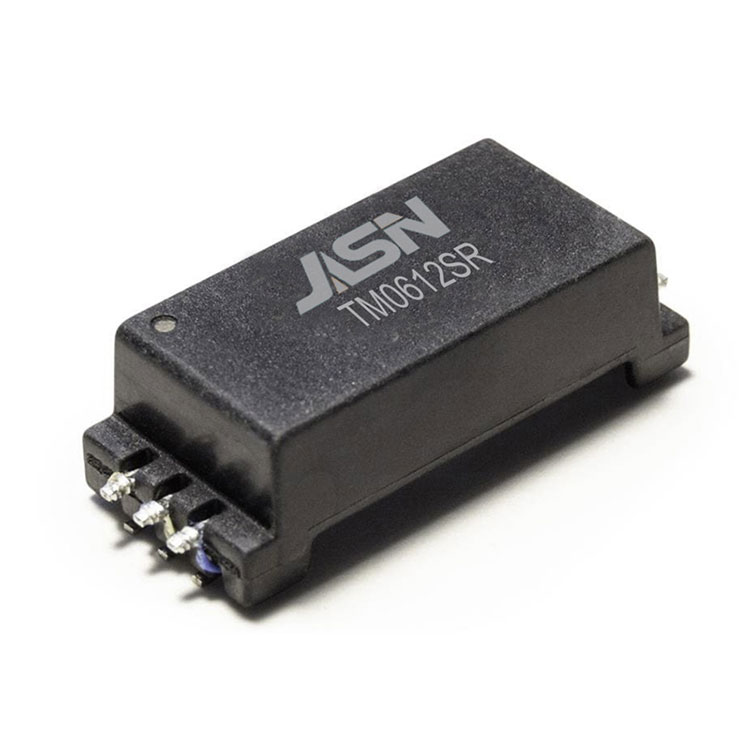

신호 BMS 변압기

OCL:

150uH ~ 450uH. @100KHz/0.1V(-40C~+125C)

하이팟:

8000VDC 1mA 2초

회전율:

1:1±2%

누설 인덕턴스::

최대 0.5uH @100KHz/0.1V

DCR:

최대 0.45ohm @트랜스포머측

0.80ohm Max.@CM 초크 측

삽입 손실:

-1.2dB 최대 4MHz

반사 손실:

-6dB 최소 @4MHz(Z 출력= 100Ω)

CMRR:

-50dB 일반 @1- 100MHz

디자인 건축:

IEC62477-1, IEC60664-1.IEC62368-1에 따른 강화 절연;

작동 전압 최대 1500VDC, 연면 거리>15mm, 공간 거리>14mm.

오염 등급 Ⅱ, 소재 그룹 CTI Ⅰ, 과전압 카테고리 Ⅲ, 해발 최대 2km.UL 보류 중.
